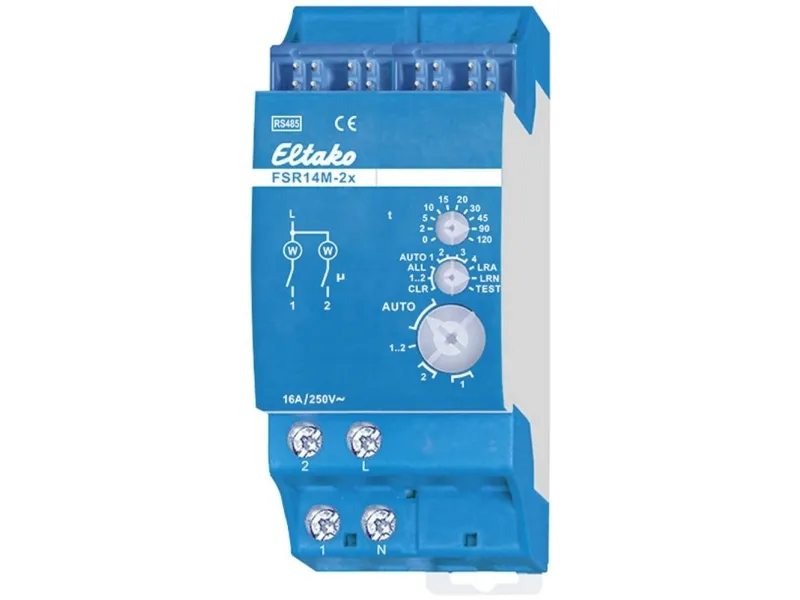

Eltako FSR14M-2x RS485 Busafbryder-aktuator Rack Afbryderstyrke (maks.) 2000 W

RS485-bus-aktuator impuls-omskifterrelæ med måling af aktiv effekt
Stødstrømrelæ med 2 kanaler og måling af effektiv ydelse. 1+1 lukker, ikke potentialfri 16A/250V AC, 230V-LED-lamper op til 600 W, glødepærer 2000 W. Tovejs. Standby-tab kun 0,1 watt. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 2 delingsenheder = 36 mm bred, 58 mm dyb. Tilslutning til Eltako-RS485-bussen. Tværledningsføring bus og strømforsyning med stikbro. Den aktuelle ydelse måles separat for hver kanal og overføres til bussen - for eksempel til deling til en ekstern computer - og også til det trådløse netværk via FAM14. Maksimumsstrømmen som summen over begge kontakter er 16 A, der kræves derfor en sikring til L med maksimalt 16A. Kontaktkoblingen sker i nulpassagen for at skåne kontakter og lamper. Ved afbrydelse af forsyningsspændingen bevares koblingstilstanden. Ved tilbagevendende forsyningsspænding deaktiveres. Kanalerne kan uafhængigt af hinanden indlæres SOM ES- og/eller SOM HAN-kanal. Scenestyring: Med en af de fire styresignaler fra en sceneknap med dobbeltvippeknap kan flere kanaler fra en eller flere FSR14M-2x til hver en scene tændes eller slukkes. Centralkommandoer på pc'en sendes med bygningsradio-visualiserings- og styrings-software GVS. Indlære en eller flere FSR14M-2x på PC'en. Med drejekontakterne indlæres tasterne, og i givet fald testes de 2 kanaler. Ved normal drift stilles den midterste og den nederste drejekontakt derefter over I BILEN. Med den øverste drejekontakt kan EW-tiden (0-120 sekunder) i givet fald indstilles til relæ- eller RV-tiden (0-120 minutter) til stødstrømskontakt for alle kanaler. Hvis de trådløse bevægelses-lysstyrkesensorer FBH (Master) og/eller FBH (slave) indlæres, fastgøres den øverste drejekontakt, som bestemmer i hver kanal, hvor skiftetærsklen på belysningen tændes og slukkes. Indstilling af den øverste drejeomskifter iht. betjeningsvejledning. Hvis trådløse lysstyrkesensensorer indlæres, fastsættes skiftetærsklen, afhængigt af lysstyrken, med den øverste drejekontakt, som hver enkelt kanal bestemmer, ved hvilken lyset tændes eller slukkes (fra ca. 0lux i position 0 til ca. 50lux i position 120). En hysterese på ca. 300lux mellem tænd/sluk er fast indstillet. En ekstra indstillet RV-tid er ikke overholdt. Der kan kun indlæres en FBH (Master) eller FAH pr. kanal. En FBH (Master) eller FAH kan dog indlæres i flere kanaler. Hvis der indlæres trådløse dørkontakter FTK eller vinduesgreb-sensor FFG7B, kan der med den midterste drejekontakt i positionen AUTO 1 til AUTO 4 indstilles forskellige funktioner og den maksimale forbindelse af 116 FTK: AUTO 1 = vinduet til, derefter udgang aktiv. AUTO 2 = vindue åbent, derefter udgang aktiv. I positionerne AUTO 3 og AUTO 4 er FTK, der er høstet på en kanal, automatisk tilknyttet. Ved AUTO 3 skal alle FTK være lukket, så arbejdskontakten lukker (for eksempel til klimastyring). Ved AUTO 4 er et åbnet FTK nok til at lukke arbejdskontakten (for eksempel til alarmmeddelelse eller tilkobling af strømforsyningen i en dampaftages). En eller flere FTK kan indlæres i flere kanaler, så forskellige funktioner i hver FTK samtidigt er mulige. Efter en strømafbrydelse oprettes forbindelsen på 15 minutter ved hjælp af et nyt signal fra FTK eller ved den næste statusmeddelelse. En ekstra indstillet RV-tid er ikke overholdt. Funktion med trådløse røgalarmer FRW eller vandsensorer i henhold til betjeningsvejledning. Led'en under den øverste drejekontakt ledsager indlæringen i overensstemmelse med betjeningsvejledningen og viser styrekommandoer ved kort blinking.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
